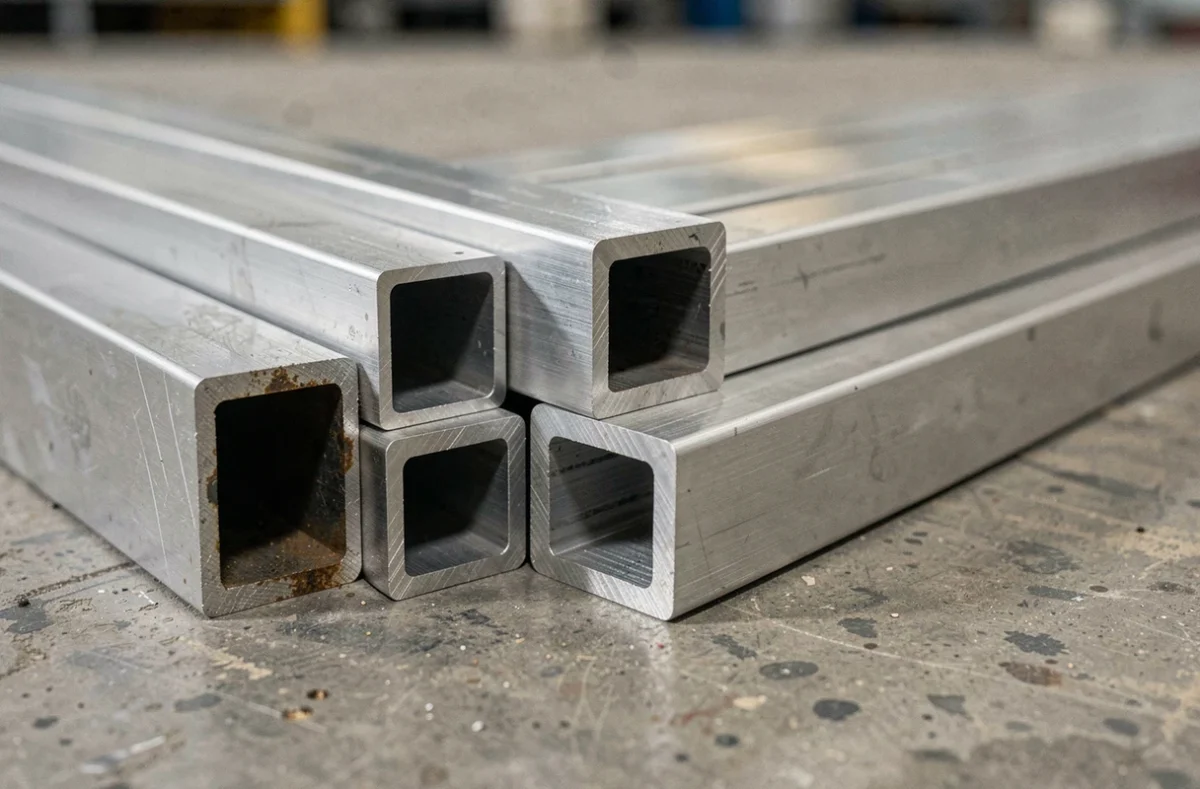

Un tube carré en aluminium se définit par trois paramètres géométriques : la dimension extérieure du côté, l’épaisseur de paroi et la longueur. Ces trois variables déterminent le moment d’inertie de la section, c’est-à-dire sa capacité à résister à la flexion et au flambement sous charge. Choisir la bonne section pour un aluminium tube carré revient à arbitrer entre rigidité, poids et contraintes normatives.
Classe de section et instabilité locale de paroi
Avant de comparer des dimensions de tubes, il faut comprendre le concept de classe de section. En construction aluminium, la norme européenne EN 1999 (Eurocode 9) classe les profils de 1 à 4 selon le rapport entre la largeur de la paroi plate et son épaisseur.
Plus ce rapport est élevé (paroi fine par rapport au côté), plus la section risque un voilement local avant d’atteindre sa pleine capacité plastique. Les sections de classe 4 subissent une réduction de résistance effective : une partie de la paroi est considérée comme inefficace dans le calcul.
Concrètement, un tube carré de grand côté avec une épaisseur trop faible peut flamber localement bien avant la charge théorique de rupture du matériau. Pour une structure porteuse, viser une section de classe 1 ou 2 garantit que le tube développe sa pleine résistance plastique sans instabilité locale.
Alliage aluminium et limite d’élasticité : le choix détermine la section
Tous les tubes carrés en aluminium ne se valent pas. La résistance mécanique dépend directement de l’alliage et de son traitement thermique.
Séries courantes pour les tubes structurels
La série 6000 domine le marché des profilés extrudés. L’alliage 6061-T6 offre une limite d’élasticité nettement supérieure au 6063-T5, ce qui en fait un choix adapté aux structures porteuses (cadres, charpentes légères, mobilier technique).
La série 5000 (5052, 5083) privilégie la résistance à la corrosion, avec une limite d’élasticité plus modeste. Elle convient aux applications marines ou chimiques où la tenue en milieu agressif prime sur la charge.
Les séries 2000 et 7000 atteignent des limites d’élasticité bien plus élevées, mais leur usage reste spécialisé (aérospatiale, composants militaires). Leur coût et leur soudabilité limitée les excluent de la plupart des projets courants.
Impact sur le dimensionnement
Un alliage à haute limite d’élasticité permet de réduire la section ou l’épaisseur de paroi pour une même charge admissible. À l’inverse, un alliage plus courant comme le 6063-T5 impose un tube de section plus généreuse pour compenser.
Le choix de l’alliage se fait avant le choix de la section, pas après. Dimensionner un tube sans connaître les propriétés mécaniques de l’alliage revient à calculer sans données d’entrée.
Tube carré aluminium : critères de choix pour une structure solide
Une fois l’alliage fixé, le dimensionnement d’un tube carré repose sur plusieurs critères concrets :
- Le rapport côté/épaisseur conditionne la classe de section. Un tube de 40 mm de côté avec 3 mm d’épaisseur sera plus rigide qu’un tube de 60 mm avec 1,5 mm, même si le second paraît plus imposant visuellement.
- La longueur libre entre appuis détermine le risque de flambement global. Plus la poutre est longue sans support intermédiaire, plus la section doit être importante pour éviter l’instabilité.
- Le type de sollicitation (compression, flexion, torsion ou combinaison) oriente vers un tube carré plutôt que rectangulaire, le carré offrant un moment d’inertie identique dans les deux axes.
- Les conditions d’assemblage influencent la résistance réelle : un tube soudé perd de la résistance en zone affectée thermiquement (ZAT), ce qui peut imposer de surdimensionner la section ou de renforcer les nœuds.
Pour du mobilier ou des cadres légers, des sections modestes suffisent. Pour une charpente, un garde-corps exposé au vent ou une structure de scène, le calcul doit intégrer les actions définies par l’EN 1991 et les règles de l’Eurocode 9.
Cadre normatif européen pour les tubes carrés structurels
Les projets professionnels en Europe ne peuvent plus se contenter de tableaux de charges génériques. Le dimensionnement d’un tube carré aluminium à usage structurel s’inscrit dans une chaîne normative complète :
- EN 1990 fixe les bases de calcul (combinaisons de charges, coefficients de sécurité).
- EN 1991 définit les actions (poids propre, vent, neige, charges d’exploitation).
- EN 1999 (Eurocode 9) traite la conception des structures aluminium, incluant le flambement, le voilement local et la réduction en ZAT.
- EN 1090-3 encadre l’exécution des structures en aluminium, avec traçabilité des certificats matières (EN 755 pour les profilés extrudés).
Cette chaîne garantit qu’un tube choisi comme « solide » sur le papier le reste une fois fabriqué, assemblé et mis en service. Sans cette vérification globale, un tube correctement dimensionné en section peut échouer au niveau de ses soudures ou de ses fixations.
Tube carré ou rectangulaire : quand la géométrie change la donne

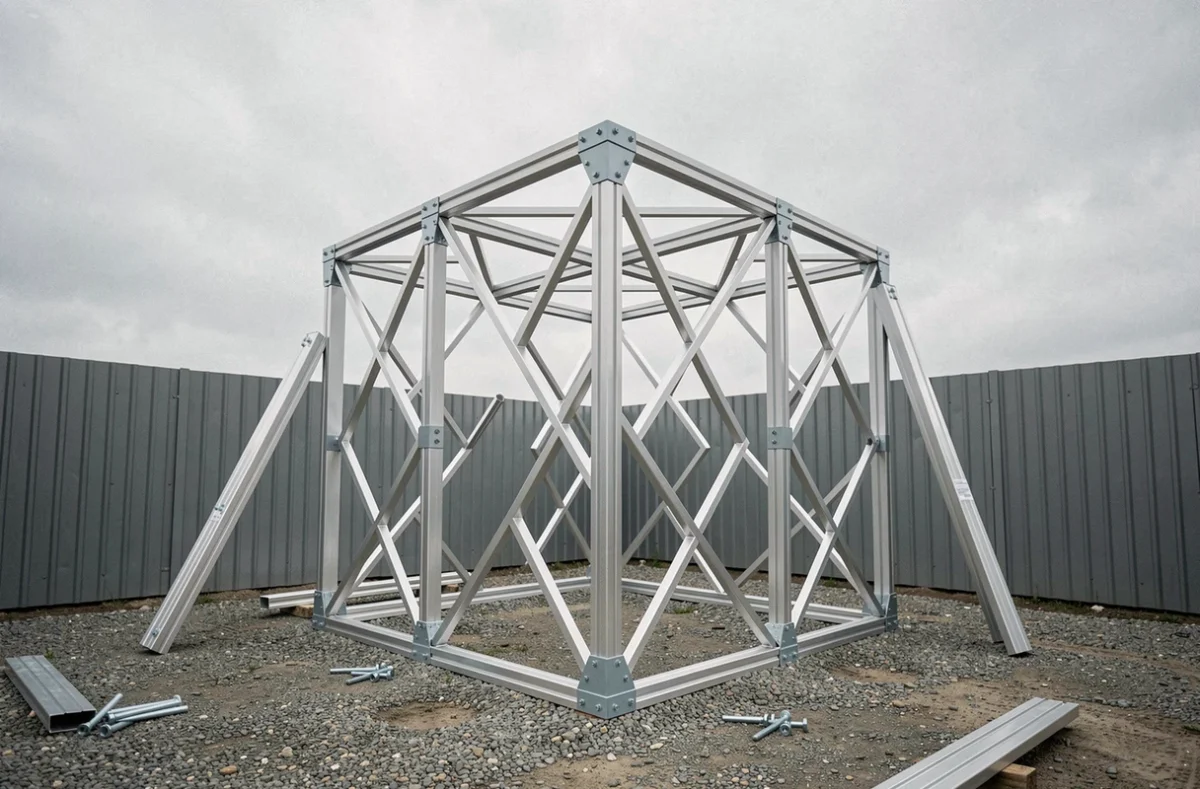

Le tube carré présente un avantage structurel net lorsque les charges arrivent de directions variables ou mal définies. Son inertie symétrique dans les deux axes le rend polyvalent pour les poteaux, les cadres et les structures spatiales.
Le tube rectangulaire devient pertinent quand la flexion se produit principalement dans un seul plan. Une poutre horizontale supportant une charge verticale gagne en performance avec un rectangle orienté sur sa grande dimension, à poids égal.
Pour les projets de construction ou de mobilier où la direction des efforts est clairement identifiée, le rectangulaire permet d’optimiser le poids. Pour les structures tridimensionnelles (scènes, pylônes, cadres de machines), le carré reste le choix par défaut.
Le dimensionnement d’un aluminium tube carré ne se résume pas à choisir le plus gros profil disponible. C’est un arbitrage entre alliage, rapport côté/épaisseur, classe de section et conditions d’assemblage, le tout encadré par l’Eurocode 9. Un tube bien dimensionné pèse moins, coûte moins, et tient la charge prévue sans marge inutile.
